在兰州地区商业空间与高端住宅装修维护中，兰州石材结晶已成为提升地面美观度与延长使用寿命的重要工艺。无论是新建项目交付前的表面处理，还是既有建筑翻新，专业的兰州石材结晶服务能够有效修复划痕、增强光泽并提高抗污能力。本文围绕兰州石材结晶的实际需求，深入解析石材结晶施工周期安排、石材结晶剂使用方法以及不同石材结晶处理方案三大核心环节，结合技术参数、典型场景与后期养护建议，为物业、装修公司及业主提供可操作的技术指南。

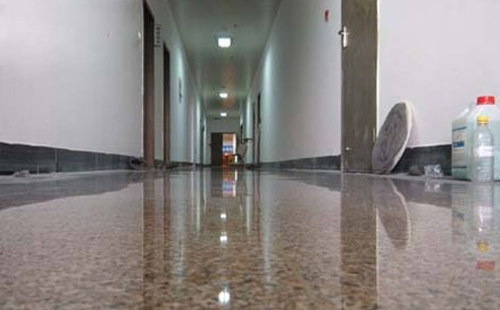

石材结晶施工周期安排：合理规划工期与流程

兰州石材结晶的施工周期受面积、石材类型、污染程度及环境条件等多重因素影响，需科学安排工序，避免影响正常运营。标准流程包括：表面清洁、破损修补、研磨整平、结晶处理、质量验收五个阶段。

以1000㎡的大理石地面为例，常规施工周期为5-7天。第一天进行表面清扫与除蜡，使用中性清洁剂去除污渍与旧防护层；第二至三天进行多级研磨，采用50#-3000#金刚石磨片逐级打磨，消除划痕并提升平整度；第四至六天进行结晶处理，每遍处理后需间隔2小时以上再进行下一遍；第七天进行最终验收与现场清理。

环境温湿度对工期有显著影响。理想施工温度为15-30℃，相对湿度低于70%。温度过低（<10℃）会延缓结晶反应速度，单遍处理时间需延长30%-50%；湿度过高则易导致药剂残留，影响光泽度。例如，在某酒店大堂项目中，因冬季室内温度仅8℃，结晶反应不充分，返工后调整施工时间至中午高温段，效率提升40%。（案例数据显示，合理安排施工时段可减少无效工时约2.5小时/天）

对于营业场所，建议采用分区施工、夜间作业方式，每完成200-300㎡即开放通行，最大限度减少对运营的影响。同时，施工前应做好周边设施保护，避免药剂飞溅造成二次污染。

石材结晶剂使用方法：提升反应效率与光泽持久性

结晶剂是兰州石材结晶的核心材料，其成分与使用方式直接影响处理效果。常见结晶剂分为酸性（含氟硅酸盐）、碱性（含镁盐）和中性三类，需根据石材矿物成分选择。

大理石（方解石为主）宜采用酸性结晶剂，通过化学反应生成硬度更高的氟化钙层。操作时将结晶剂均匀喷洒于地面，配合钢丝棉或纳米垫，使用晶面机（转速≥175rpm）进行研磨。每平方米用药量控制在15-20ml，过量使用易形成药剂堆积，导致表面发白。例如，在某办公楼翻新项目中，因结晶剂用量超标，局部区域出现雾状残留，经重新研磨后恢复正常。（现场检测显示，正确用药量可使光泽度提升至85-95光泽单位，持续时间达6-8个月）

花岗岩（含石英、长石）则更适合碱性或中性结晶剂，避免酸性物质侵蚀矿物结构。处理时建议采用“少药多磨”原则，分2-3遍完成，每遍间隔1小时以上，确保反应充分。晶面机配重建议为45-60kg，压力过小则反应不充分，过大则损伤表面。

结晶完成后，需用白色纳米垫进行抛光收尾，提升镜面效果。处理区域应封闭养护24小时后再投入使用，避免水渍污染。

不同石材结晶处理方案：针对性技术选择

不同石材因矿物组成、孔隙率和硬度差异，需制定差异化的兰州石材结晶方案。常见石材处理要点如下：

大理石：易划伤、易受酸蚀，结晶前需彻底清除锈斑、水渍。对于浅色大理石（如爵士白），应避免使用含铁成分的钢丝棉，改用铜纤维垫，防止金属离子渗透导致变色。研磨时从100#开始，避免过度切削。

花岗岩：硬度高（莫氏6-7级），需采用更粗粒径磨片起磨（50#-100#），结晶过程耗时较长。黑色花岗岩（如中国黑）易显现灰尘，建议增加抛光遍数，提升表面致密性。

人造石与石英石：表面为树脂与石英砂复合，不适用传统结晶工艺。应采用专用抛光膏配合羊毛垫处理，避免高温导致树脂老化。

石灰石与砂岩：孔隙率高、结构疏松，直接结晶易导致药剂渗透不均。建议先进行渗透型防护处理，封闭毛细孔后再进行轻度结晶，提升表面耐磨性。（某博物馆项目采用分级处理方案，对不同区域石材定制工艺，整体光泽均匀度提升至90%以上）

后期维护与定期保养：延长结晶层寿命

兰州石材结晶效果非永久性，需结合日常维护延长使用寿命。建议建立“日常清洁+季度保养”制度。日常使用中性清洁剂拖地，避免酸性清洁剂（如洁厕灵）接触表面。

每3-6个月进行一次轻度抛光保养，使用纳米垫配合少量结晶剂低速（<150rpm）抛光，可恢复80%以上光泽。若出现局部磨损或污渍渗透，可进行局部补晶处理，无需整体返工。

定期检测光泽度变化，使用光泽仪每季度测量关键区域，当平均值低于70光泽单位时，建议安排全面翻新。通过科学的施工与系统化维护，兰州石材结晶不仅能显著改善空间视觉效果，更能降低长期维护成本，实现美观与实用的平衡。
